Ahoj! Ako dodávateľ kovaných poistných ventilov som na vlastnej koži videl, aké dôležité je správne nainštalovať. Kovaný poistný ventil je ako anjel strážny potrubia, ktorý ho chráni pred pretlakovými situáciami, ktoré by mohli viesť k vážnym katastrofám. V tomto blogu sa teda podelím o niekoľko tipov, ako zabezpečiť správnu inštaláciu kovaného poistného ventilu do potrubia.
Kontroly pred inštaláciou
Predtým, než budete premýšľať o inštalácii ventilu, musíte skontrolovať veľa vecí. Najprv sa musíte uistiť, že ventil, ktorý máte, je ten správny pre danú prácu. Skontrolujte špecifikácie ventilu v porovnaní s požiadavkami potrubia. Patria sem veci ako menovitý tlak, teplotný rozsah a veľkosť ventilu. Nechcete skončiť s ventilom, ktorý je príliš malý alebo nezvláda tlak v potrubí, však?
Skontrolujte ventil, či nie je viditeľne poškodený. Hľadajte praskliny, preliačiny alebo akékoľvek známky korózie. Dokonca aj malá prasklina môže ohroziť výkon ventilu a viesť k netesnostiam. Tiež skontrolujte sedlo a kotúč ventilu. Mali by byť hladké a bez akýchkoľvek nečistôt. Ak nájdete nejaké problémy, nepokúšajte sa ventil nainštalovať. Namiesto toho nás kontaktujte a my vám to pomôžeme vyriešiť.
Ďalej musíte skontrolovať samotné potrubie. Potrubie by malo byť čisté a bez nečistôt, úlomkov alebo trosky zo zvárania. Akékoľvek cudzie predmety v potrubí sa môžu zaseknúť vo ventile a zabrániť jeho správnemu fungovaniu. Možno budete musieť použiť čistiaci roztok alebo kefu na dôkladné vyčistenie vnútra potrubia.
Montáž ventilu
Po vykonaní všetkých kontrol pred inštaláciou je čas namontovať ventil. Prvá vec, ktorú treba zvážiť, je orientácia ventilu. Kované poistné ventily sú navrhnuté tak, aby fungovali v určitej orientácii. Zvyčajne by mali byť inštalované vo vertikálnej polohe s hriadeľom vo vertikálnej osi. To zaisťuje, že sa ventil môže správne otvárať a zatvárať a že akýkoľvek kondenzát môže ľahko odtekať.
Pokiaľ ide o pripojenie ventilu k potrubiu, existujú rôzne metódy. V závislosti od typu ventilu a potrubia môžete použiť príruby, závitové spojenia alebo zváranie. Ak používate príruby, uistite sa, že čelá prírub sú čisté a ploché. Použite vhodné tesnenie medzi prírubami, aby ste zabránili úniku. Utiahnite skrutky rovnomerne, aby ste zabezpečili dobré utesnenie.
Ak sa rozhodnete ventil zvárať, je to o niečo zložitejšie. Zváranie môže ovplyvniť integritu ventilu, ak nie je vykonané správne. Uistite sa, že používate správny postup zvárania a prídavný materiál. Dodržujte postup zvárania odporúčaný výrobcom ventilu. A nezabudnite vykonať kontrolu zvaru, aby ste skontrolovali prípadné praskliny alebo iné chyby vo zvare.
Dizajn potrubia
Veľmi dôležitý je aj dizajn potrubia okolo poistného ventilu. Vstupné a výstupné potrubie by malo byť správne dimenzované, aby sa zabezpečil správny prietok cez ventil. Vstupné potrubie by malo byť čo najkratšie a rovné, aby sa minimalizoval pokles tlaku. Dlhé alebo zakrivené vstupné potrubie môže spôsobiť zníženie tlaku na vstupe ventilu, čo môže ovplyvniť výkon ventilu.
Pre výstupné potrubie by malo byť dostatočne veľké, aby zvládlo vypúšťanie z ventilu bez toho, aby spôsobovalo nadmerný protitlak. Nadmerný protitlak môže zabrániť úplnému otvoreniu ventilu alebo môže spôsobiť jeho chvenie. Možno budete musieť zvážiť inštaláciu vypúšťacieho ventilu do výstupného potrubia na odstránenie kondenzátu.
Testovanie a uvedenie do prevádzky
Po nainštalovaní ventilu ho tam nemôžete len tak nechať a zabudnúť. Ventil musíte otestovať a uviesť do prevádzky, aby ste sa uistili, že funguje správne. Prvým krokom je vizuálna kontrola inštalácie. Skontrolujte všetky spoje, skrutky a zvary, aby ste sa uistili, že sú bezpečné.
Ďalej môžete vykonať hydrostatický test. Ide o naplnenie potrubia a ventilu vodou a jeho natlakovanie na stanovenú úroveň. Skontrolujte prípadné netesnosti okolo ventilu a potrubných spojov. Ak zistíte nejaké netesnosti, dotiahnite spoje alebo opravte zvary podľa potreby.
Po vykonaní hydrostatického testu môžete vykonať funkčný test. To zahŕňa otvorenie ventilu a uvoľnenie tlaku. Monitorujte výkon ventilu, vrátane otváracieho tlaku, zatváracieho tlaku a vypúšťacej kapacity. Uistite sa, že sa ventil otvára a zatvára pri špecifikovaných tlakoch a že dokáže vypustiť požadované množstvo tekutiny.
Špeciálne požiadavky na rôzne typy ventilov

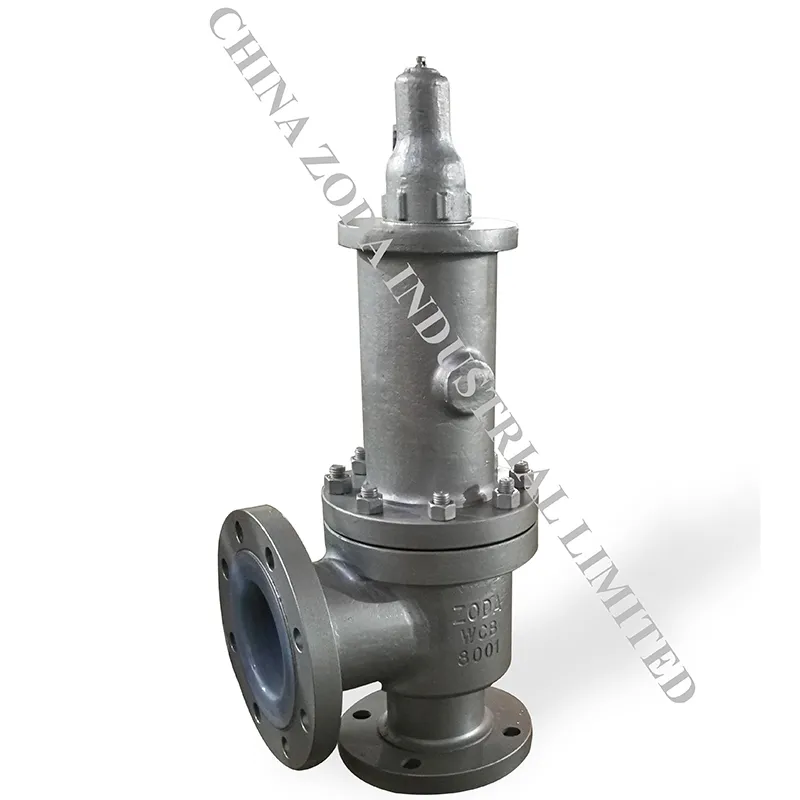

V ponuke máme aj iné typy poistných ventilov, ako naprZvárací bezpečnostný ventil,Bezpečnostný ventil typu obloženia, aQuick Crossover Bezpečnostný (pretlakový) ventil. Každý typ ventilu má svoje špeciálne požiadavky na inštaláciu.
Pre zváracie bezpečnostné ventily, ako už bolo spomenuté, je zváranie kritickým krokom. Počas procesu zvárania musíte byť mimoriadne opatrní, aby ste nepoškodili ventil. Bezpečnostné ventily typu obloženia vyžadujú osobitnú pozornosť materiálu obloženia. Dbajte na to, aby sa výstelka pri montáži nepoškodila a aby odolala teplotám a chemickému prostrediu potrubia.
Rýchle trojcestné bezpečnostné (pretlakové) ventily sú určené na rýchle uvoľnenie tlaku. Musia byť inštalované na mieste, kde môžu rýchlo reagovať na pretlakové situácie. Potrubie okolo týchto ventilov by malo byť navrhnuté tak, aby sa minimalizovala doba odozvy.
Záver
Zabezpečiť správnu inštaláciu kovaného poistného ventilu do potrubia nie je jednoduchá úloha. Vyžaduje si to starostlivé kontroly pred inštaláciou, správnu montáž, správny návrh potrubia a dôkladné testovanie a uvedenie do prevádzky. Dodržiavaním týchto pokynov môžete zabezpečiť, aby váš poistný ventil fungoval tak, ako by mal, a chráni vaše potrubie pred potenciálnymi katastrofami.
Ak hľadáte kvalitný kovaný poistný ventil alebo niektorý z našich produktov pre poistné ventily, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli vybrať ten správny ventil pre vaše potreby a poskytli vám všetku podporu, ktorú potrebujete počas procesu inštalácie.
Referencie
- "Príručka bezpečnostného ventilu", druhé vydanie, Lloyd R. Ludwig
- ASME Kód kotla a tlakovej nádoby, oddiel VIII, divízia 1
